7 Kutuplu Çeki Demiri Canbus Elektronik Tesisat (MICR07P)

Detaylı Ürün Açıklaması

• Gelişmiş Koruma ve Güvenlik: Sinyal lambalarından yalnızca mikro düzeyde kontrol sinyali alır. Römork/karavan aydınlatma gücünü doğrudan akü/12V hattından sağlar. Bu sayede araç sigorta ve kontrol üniteleri aşırı yükten korunur.

• Kompakt (Micro) Tasarım: Ultra küçük modül yapısı sayesinde bagaj içi veya döşeme altı gibi dar alanlara zahmetsizce monte edilebilir.

• Arıza Lambası (Check-Control) Önleme: LED lambalı veya standart ampullü karavan/römork aydınlatmalarında araç gösterge panelinde arıza uyarısı çıkmasını engeller.

• Üniversal Uyumluluk: Multiplexed (çift işlevli kablo/PWM) ve LED aydınlatma sistemine sahip hemen her marka ve model 12V araç ile sorunsuz çalışır.

• ISO 1724 Standart Sinyal Çıkışı: Standart 7 pinli soket düzenine uygun sinyal dağıtımı sunar.

Soket Pin Bağlantı Şeması (ISO 1724)

• Pin 1 (L): Sol Sinyal (Sarı)

• Pin 2 (54G): Arka Sis Farı (Mavi)

• Pin 3 (31): Toprak / Şasi (Beyaz)

• Pin 4 (R): Sağ Sinyal (Yeşil)

• Pin 5 (58R): Sağ Park & Plaka Lambası (Kahverengi)

• Pin 6 (54): Fren Lambası (Kırmızı)

• Pin 7 (58L): Sol Park Lambası (Siyah)

Kullanım Alanları

• Çekme Karavanlar (7 pin tesisatlı)

• Yük ve Tekne Römorkları

• Çeki Demiri Tipi Bisiklet Taşıyıcılar

• Bagaj ve Kargo Taşıma Platformları

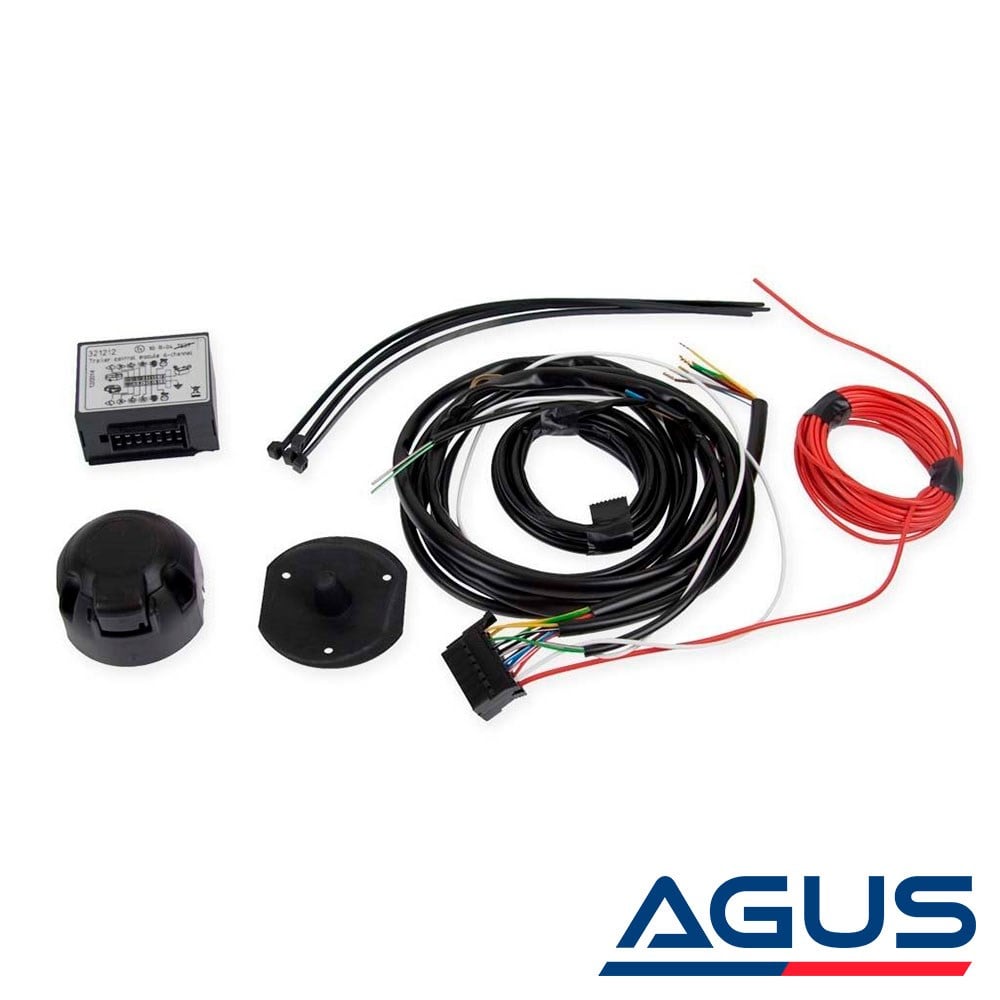

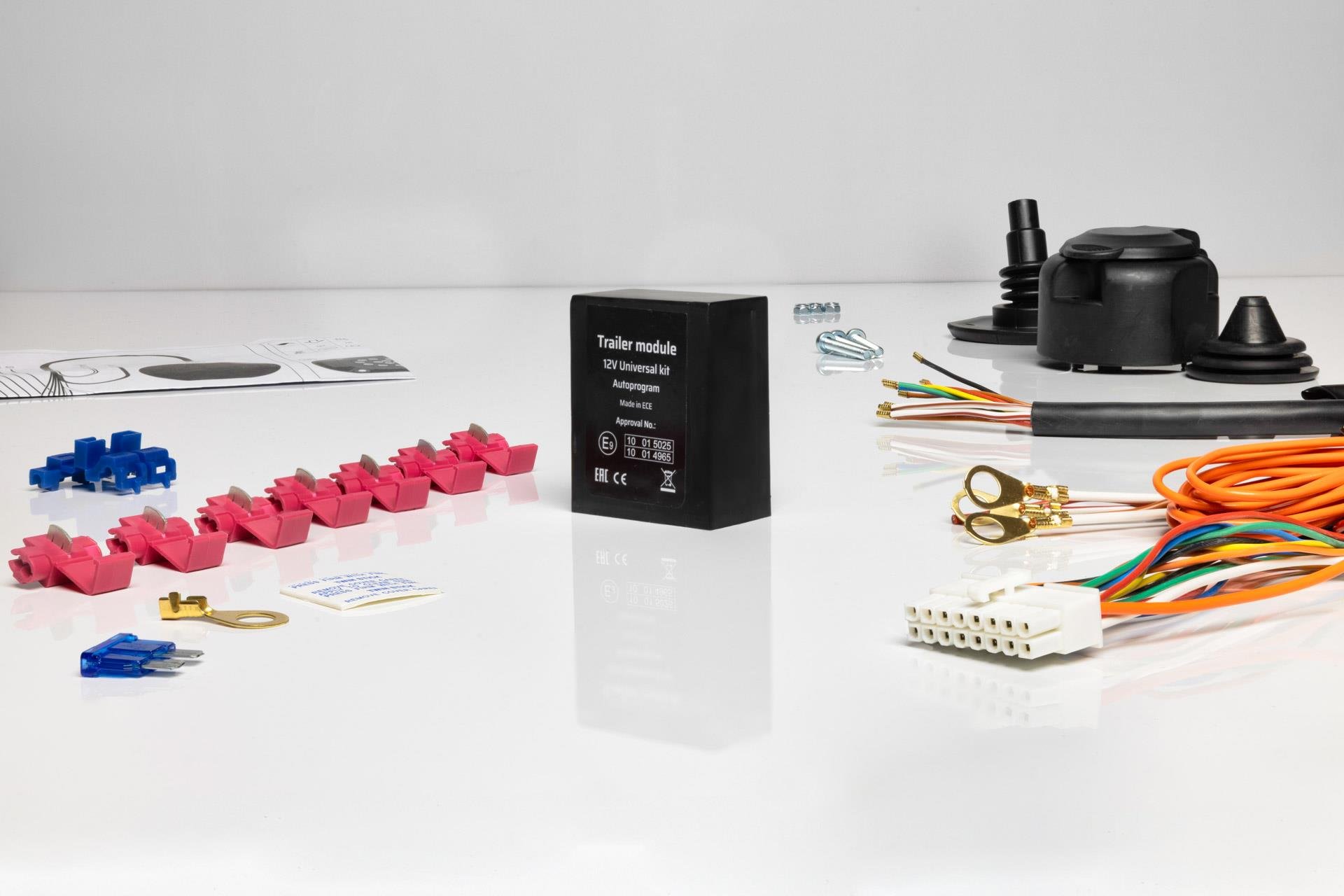

Paket İçeriği

1. Aragón Micro Elektronik Kontrol Modülü

2. 7 Pinli Standart Dış Soket ve Kauçuk Conta Seti

3. Sigortalı Mühürlü Güç Kablosu ve Tesisat Demeti

4. Hızlı Bağlantı Konnektörleri ve Montaj Elemanları

5. Kullanım ve Montaj Şeması

Montaj ve Önemli Notlar
