13 Kutuplu Karavanlar İçin Çeki Demiri Canbus Elektronik Tesisat (MICR13P)

• Tam Elektrikli Fonksiyon Desteği: Sinyal ve stop lambalarının yanı sıra geri vites aydınlatması, karavan içi 12V sabit güç (Pin 9) ve kontak kontrollü şarj hattını (Pin 10) güvenle taşır.

• Gelişmiş Beyin Koruması: Araç elektrik ve elektronik donanımlarına yük bindirmez, arıza lambası (Check-Control) uyarısı vermesini önler.

• Kompakt (Micro) Tasarım: Ultra küçük modül boyutları sayesinde bagaj içi döşemelerin arkasına veya dar montaj alanlarına kolayca yerleştirilir.

• Multiplexed & LED Uyumu: Çift işlevli (PWM/Multiplexed) kablo altyapılarına ve hem araç hem karavan tarafındaki LED/Standart ampul gruplarına tam uyumludur.

• ISO 11446 Standart Sinyal Çıkışı: Uluslararası 13 pin soket normlarına eksiksiz uyum sağlar.

•

Soket Pin Bağlantı Şeması (ISO 11446)

• Pin 1: Sol Sinyal (Sarı)

• Pin 2: Arka Sis Farı (Mavi)

• Pin 3: Sinyal ve Aydınlatma Grubu Toprak / Şasi (Beyaz)

• Pin 4: Sağ Sinyal (Yeşil)

• Pin 5: Sağ Park & Plaka Lambası (Kahverengi)

• Pin 6: Fren Lambası (Kırmızı)

• Pin 7: Sol Park Lambası (Siyah)

• Pin 8: Geri Vites Lambası (Pembe / Gri)

• Pin 9: 12V Sürekli Güç / Akü Doğrudan Besleme (Turuncu)

• Pin 10: 12V Kontak Kontrollü Şarj Hattı / Buzdolabı Beslemesi (Koyu Mavi)

• Pin 11: Pin 10 İçin Toprak / Şasi (Beyaz / Siyah)

• Pin 12: Ayrılmış / Boş

• Pin 13: Pin 9 İçin Toprak / Şasi (Beyaz / Kırmızı)

Kullanım Alanları

• Çekme Karavanlar (Buzdolabı ve dahili akü şarjlı 13 pin tesisatlı modeller)

• Geri vites lambası gerektiren ticari ve yük römorkları

• Çeki demiri tipi bisiklet taşıyıcılar (Geri vites lambalı modeller)

• Marin ve tekne taşıma römorkları

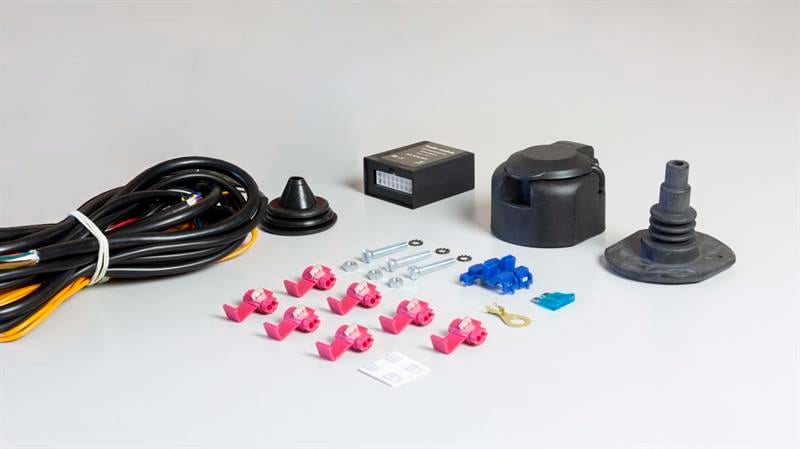

Paket İçeriği

1. Aragón Micro 13P Elektronik Kontrol Modülü

2. 13 Pinli Standart Dış Soket ve Sızdırmaz Contası

3. Sigorta Yuvalı Ana Güç Bağlantı Kablo Demeti

4. Hızlı Bağlantı Konnektörleri ve Montaj Klipsleri

5. Kullanım ve Detaylı Tesisat Şeması

Montaj ve Önemli Notlar
